Dubové mosty a mostní konstrukce z masivního dubu

Dubové mosty představují tradiční a zároveň vysoce odolné řešení pro pěší mosty, lávky, parkové a přírodní stavby, historické konstrukce i další projekty, kde je požadována masivní dřevěná nosná konstrukce. Dubové dřevo se díky své pevnosti, tvrdosti a přirozené odolnosti používá pro nosné trámy, podélníky, příčníky, mostiny a další konstrukční prvky mostů.

Dodáváme dubové řezivo pro mostní konstrukce podle projektové dokumentace, výkresu nebo kompletního kusovníku. Pro jednu zakázku lze připravit jednotlivé díly i kompletní skladbu dubového řeziva – od hlavních nosných trámů přes podélníky a příčníky až po dubové mostiny a další prvky mostovky.

Rozměry, průřezy a způsob opracování jednotlivých prvků se vždy odvíjejí od konkrétní konstrukce. U nosných částí mostu musí dimenzování, způsob uložení, spoje a kotvení odpovídat projektové dokumentaci a statickému návrhu.

Dubové mosty z masivního dřeva

Masivní dub je vhodný pro mostní konstrukce, kde je požadována vysoká mechanická odolnost a dlouhá životnost. U správně navrženého mostu však nerozhoduje pouze samotná dřevina. Zásadní je také konstrukční ochrana dřeva, odvod vody, provětrání, provedení spojů a omezení míst, ve kterých by mohla dlouhodobě zůstávat vlhkost.

Dubové mosty mohou být navrženy jako jednoduché pěší mosty a lávky i jako rozsáhlejší konstrukce sestavené z hlavních nosníků, podélníků, příčníků, mostin a dalších dřevěných prvků nebo ocelových prvků.

Konstrukce dubového mostu

Konkrétní skladba dubového mostu závisí na rozpětí, šířce mostu, zatížení, způsobu založení a konstrukčním systému. Jednotlivé projekty se proto mohou výrazně lišit.

Pro výrobu mostní konstrukce lze podle projektové dokumentace připravit například:

• hlavní dubové nosníky a trámy,
• dubové podélníky,
• dubové příčníky,
• dubové mostiny,
• dubové fošny a prkna mostovky,
• dubové hranoly,
• sloupky a prvky zábradlí,
• atypické konstrukční díly podle výkresu.

Dubové nosníky a trámy pro mosty

Hlavní nosnou část dřevěného mostu mohou tvořit masivní dubové trámy a nosníky. Jejich průřez, délka, počet a způsob uložení musí odpovídat statickému návrhu konstrukce.

U větších mostů mohou být požadovány dlouhé dubové trámy nebo trámy velkých průřezů. Výrobní možnosti těchto prvků závisí především na dostupnosti dubové kulatiny odpovídající délky, průměru a kvality.

Dubové podélníky

Dubové podélníky jsou nosné prvky vedené ve směru délky mostu. Podle konstrukčního systému mohou nést příčníky, mostiny nebo další části mostovky a přenášet zatížení do hlavních nosníků či podpor.

Podélníky lze vyrábět jako masivní dubové trámy nebo hranoly v průřezech a délkách určených projektovou dokumentací.

Dubové příčníky

Dubové příčníky jsou konstrukční prvky vedené napříč mostem. Mohou spojovat hlavní nosníky, podporovat podélníky nebo nést další části mostovky.

Jejich rozměr, rozteč a způsob spojení s dalšími prvky konstrukce musí odpovídat konkrétnímu návrhu mostu.

Dubové mostiny a mostovka

Dubové mostiny tvoří pochozí nebo konstrukční část mostovky. Mohou být ukládány přímo na podélníky nebo příčníky podle systému konstrukce.

Pro mostovku lze podle projektu použít také silné dubové fošny nebo dubová prkna. Důležitá je správná rozteč podpor, způsob kotvení a provedení spár umožňujících odvod vody a vysychání dřeva.

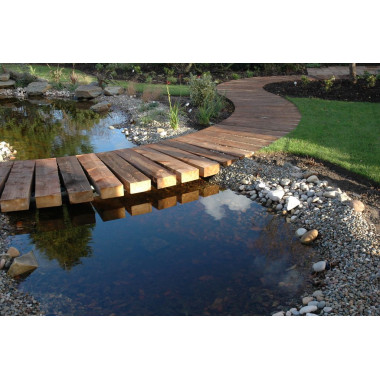

Dubové mosty pro pěší a cyklisty

Dubové dřevo se často používá pro pěší mosty, lávky a cyklolávky v parcích, obcích, přírodních areálech, turistických lokalitách nebo na cyklostezkách.

Konstrukce může kombinovat masivní dubové nosníky, podélníky, příčníky a mostiny s ocelovými spojovacími prvky nebo dalšími konstrukčními materiály. Rozsah dodávky se stanovuje podle projektové dokumentace a konkrétního požadavku investora.

Dubové mosty pro parky, přírodní areály a veřejný prostor

Masivní dubové mosty se dobře uplatňují v přírodním prostředí, parcích, zámeckých areálech, lesoparcích i dalších veřejných prostorech. Přirozený vzhled dubového dřeva umožňuje začlenit konstrukci do krajiny bez výrazného vizuálního narušení okolí.

Dubové konstrukční prvky lze použít také pro navazující lávky, chodníky, vyhlídkové plošiny, schodiště nebo zábradlí.

Dubové mosty pro historické stavby a rekonstrukce

Dubové řezivo je vhodné také pro rekonstrukce starších a historických dřevěných mostů. Při obnově může být požadováno zachování původních rozměrů, průřezů, tesařských detailů nebo způsobu opracování.

Podle zaměření, původního výkresu nebo nové projektové dokumentace lze připravit náhradní dubové trámy, podélníky, příčníky, mostiny, fošny a další konstrukční díly.

Dubové mostní konstrukce na míru

Každý most je konstrukčně specifický, proto se dubové mostní konstrukce zpravidla vyrábějí podle konkrétní projektové dokumentace nebo kusovníku.

Zakázková výroba umožňuje připravit běžné i atypické průřezy, dlouhé dubové trámy, masivní podélníky, příčníky, mostiny a další prvky přesně podle požadovaného rozměru.

Velké a atypické rozměry

U mostních konstrukcí jsou často požadovány rozměry, které nejsou běžnou skladovou položkou. Může jít například o dlouhé dubové trámy, velké hranoly, nadrozměrné podélníky nebo silné dubové mostiny.

Možnost výroby atypických rozměrů závisí na dostupnosti dubové kulatiny odpovídajícího průměru, délky a kvality. Proto doporučujeme požadované rozměry zaslat již v první poptávce.

Opracování dubových dílů pro mostní konstrukce

Podle technického zadání mohou být jednotlivé prvky dodány jako řezané nebo dále opracované. Rozsah opracování vždy závisí na konkrétní zakázce a výrobních možnostech.

Požadavek může zahrnovat například:

• řezání na přesnou délku,
• hoblování,
• broušení,
• vrtání otvorů,
• frézování,
• tesařské spoje,
• značení jednotlivých konstrukčních dílů,
• opracování podle výrobního výkresu.

Konstrukční ochrana dubového mostu

Dlouhá životnost dubového mostu závisí nejen na kvalitě použitého dřeva, ale především na správném konstrukčním řešení.

Důležité je zejména:

• umožnit rychlý odvod dešťové vody,
• omezit vznik vodních kapes,
• zajistit možnost vysychání jednotlivých prvků,
• omezit dlouhodobý kontakt dřeva se stojící vodou nebo zeminou,
• správně řešit styky dřeva s ocelovými nebo betonovými částmi,
• chránit čelní dřevo a exponované detaily,
• použít vhodný spojovací materiál s ohledem na vlastnosti dubového dřeva.

Spoje a kotvení dubových mostů

Jednotlivé části dubové mostní konstrukce mohou být podle projektu spojovány tesařskými spoji, svorníky, konstrukčními vruty, ocelovými styčníky nebo dalšími projektovanými spojovacími prvky.

U nosných konstrukcí musí být konkrétní řešení spojů, kotvení a uložení součástí statického a konstrukčního návrhu. Zároveň je vhodné minimalizovat styčné plochy, ve kterých by se mohla dlouhodobě držet voda.

Dubové řezivo pro kompletní mostní konstrukci

Pro jeden projekt lze připravit více typů dubového řeziva pro mosty z jednoho zdroje. To umožňuje řešit kompletní kusovník a návaznost jednotlivých prvků v rámci jedné zakázky.

Dodávka může zahrnovat:

• dubové trámy a nosníky,
• dubové hranoly,
• dubové podélníky,
• dubové příčníky,
• dubové mostiny,
• dubové fošny,
• dubová prkna,
• další atypické dubové díly podle projektu.

Rozměry dubových prvků pro mosty

Rozměry konstrukčních prvků dubového mostu nejsou univerzální. Závisí na rozpětí, zatížení, šířce konstrukce, rozteči podpor, skladbě mostovky, způsobu uložení a dalších parametrech projektu.

Pro cenovou nabídku doporučujeme zadávat jednotlivé prvky ve formátu:

šířka × výška × délka × počet kusů

U nosných částí mostu musí konečný průřez vždy určit projektant nebo statik.

Cena dubového mostu a mostní konstrukce

Cena dubové mostní konstrukce závisí na celkovém rozsahu projektu, množství a rozměrech dubového řeziva, požadované kvalitě, délce jednotlivých prvků, způsobu opracování a dostupnosti vhodné vstupní kulatiny.

Významný vliv mohou mít zejména dlouhé dubové trámy, velké průřezy nosníků, atypické podélníky a další prvky vyžadující výběr nadrozměrné kulatiny.

Pro přesnou kalkulaci doporučujeme zaslat kompletní projektovou dokumentaci nebo alespoň kusovník dubových konstrukčních prvků.

Jak poptat dubový most nebo mostní konstrukci

Pro rychlé zpracování nabídky doporučujeme zaslat co nejúplnější technické zadání:

• projektovou dokumentaci nebo výrobní výkres,
• kusovník jednotlivých dubových prvků,
• průřez a délku jednotlivých dílů,
• počet kusů,
• požadovanou kvalitu a případné třídění,
• požadovanou vlhkost,
• rozsah opracování,
• požadavky na vrtání, frézování nebo tesařské spoje,
• místo dodání a požadovaný termín.

Řešíte dubový most, lávku nebo rekonstrukci stávající mostní konstrukce? Zašlete nám projekt, výkres nebo kusovník. Podle konkrétního zadání prověříme možnosti výroby jednotlivých dubových prvků a připravíme nabídku.

Nejčastější otázky – dubové mosty

Je dub vhodný pro stavbu mostu?

Ano. Dubové dřevo se používá pro masivní nosné i pochozí prvky mostních konstrukcí. Životnost však závisí také na správném konstrukčním návrhu, odvodu vody, provětrání, spojích a pravidelné kontrole konstrukce.

Jaké části dubového mostu lze vyrobit?

Podle projektu lze připravit hlavní nosníky, dubové trámy, podélníky, příčníky, mostiny, fošny, prkna, hranoly a další atypické konstrukční díly.

Lze vyrobit kompletní dubovou konstrukci mostu podle projektu?

Ano. Podle projektové dokumentace nebo kusovníku lze připravit více druhů dubového řeziva pro jednu mostní konstrukci. Konkrétní rozsah dodávky se stanovuje podle zadání.

Lze dodat dlouhé dubové trámy pro most?

Ano, pokud je k dispozici vhodná dubová kulatina odpovídající délky, průřezu a kvality. U dlouhých a nadrozměrných prvků doporučujeme rozměry ověřit předem.

Co jsou dubové podélníky?

Dubové podélníky jsou nosné prvky vedené ve směru délky mostu. Podle konstrukčního systému mohou nést příčníky, mostiny nebo další části mostovky.

Co jsou dubové příčníky?

Dubové příčníky jsou konstrukční prvky vedené napříč mostem. Mohou spojovat hlavní nosníky nebo podporovat podélníky a mostovku.

Co jsou dubové mostiny?

Dubové mostiny jsou masivní prvky používané jako součást mostovky nebo pochozí plochy. Jejich rozměry, rozteč a způsob uložení musí odpovídat konkrétnímu projektu.

Lze vyrobit dubové díly pro rekonstrukci historického mostu?

Ano. Podle původního výkresu, zaměření nebo nové projektové dokumentace lze připravit náhradní dubové trámy, podélníky, příčníky, mostiny a další konstrukční prvky.

Jaké rozměry musí mít dubové trámy na most?

Univerzální rozměr neexistuje. Průřez a délku nosných prvků musí určit projektant nebo statik podle rozpětí, zatížení, způsobu uložení a konstrukčního systému.

Kolik stojí dubový most?

Cena závisí na velikosti konstrukce, množství a rozměrech dubového řeziva, požadované kvalitě, opracování a rozsahu celé dodávky. Přesnou cenu lze stanovit podle projektu nebo kusovníku.
