Dubové mosty, lávky a mola z masivního dubu

Dubové mosty, lávky a mola představují odolné konstrukce z masivního dřeva vhodné pro přemostění vodních toků a terénních překážek, pěší a cyklistické trasy, parky, přírodní areály, rybníky, jezera, zahradní jezírka i další venkovní projekty.

Pro jednotlivé konstrukce lze podle projektové dokumentace, výkresu nebo kusovníku připravit kompletní dubové řezivo – hlavní nosníky, trámy, hranoly, podélníky, příčníky, mostiny, fošny, prkna a další atypické konstrukční díly.

Každý most, lávka nebo molo má jiné rozměry, zatížení, způsob založení a provozní podmínky. Průřezy nosných prvků, skladba konstrukce, kotvení a způsob spojování proto musí vždy vycházet z konkrétního projektu a u nosných staveb také ze statického návrhu.

Dubové konstrukce pro mosty, lávky a mola

Masivní dubové dřevo se používá pro nosné, ztužující i pochozí prvky venkovních konstrukcí. Díky pevnosti, tvrdosti a přirozené odolnosti je vhodné pro konstrukce vystavené povětrnostním vlivům, pokud je současně správně řešena konstrukční ochrana a možnost vysychání dřeva.

Podle konkrétního projektu může dodávka zahrnovat například:

• dubové hlavní nosníky,
• dubové trámy,
• dubové hranoly,
• dubové podélníky,
• dubové příčníky,
• dubové mostiny,
• dubové fošny,
• dubová prkna,
• sloupky a prvky zábradlí,
• schody a přístupové prvky,
• atypické dubové konstrukční díly podle výkresu.

Dubové mosty

Dubové mosty mohou být navrženy pro pěší provoz, veřejný prostor, parky, historické areály nebo další místa, kde je požadována masivní dřevěná mostní konstrukce.

Nosný systém může podle projektu tvořit kombinace hlavních dubových nosníků, podélníků, příčníků, mostin a dalších konstrukčních prvků. U mostních konstrukcí musí být průřezy, způsob uložení a kotvení vždy navrženy podle konkrétního zatížení a rozpětí.

Dubové mosty pro pěší

Dubové mosty pro pěší lze využít v parcích, přírodních areálech, turistických lokalitách, obcích nebo na přístupových cestách. Konstrukce může být doplněna dubovou mostovkou, zábradlím a dalšími dřevěnými prvky.

Dubové mosty pro rekonstrukce

Dubové řezivo lze využít také při rekonstrukcích starších nebo historických mostů. Podle původního výkresu, zaměření nebo nové projektové dokumentace lze připravit náhradní trámy, nosníky, podélníky, příčníky, mostiny a další konstrukční díly.

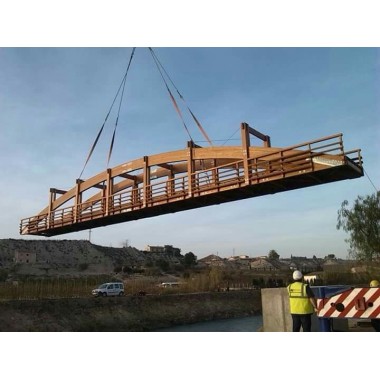

Dubové lávky

Dubové lávky jsou vhodné pro pěší a cyklistické trasy, parky, zahrady, naučné stezky, lesní cesty nebo překonání menších vodních toků a terénních překážek.

Konstrukce lávky může být tvořena masivními dubovými nosníky, podélníky, příčníky a pochozími prvky z dubových mostin, fošen nebo prken.

Dubové lávky pro pěší a cyklisty

Pěší lávky a cyklolávky mohou sloužit jako součást parkových cest, turistických tras nebo cyklostezek. Šířka, nosnost, zábradlí a další bezpečnostní prvky musí odpovídat konkrétnímu způsobu používání.

Dubové lávky přes potoky a příkopy

Menší dubové lávky lze využít pro překonání potoků, vodotečí, příkopů nebo terénních nerovností. Konkrétní konstrukce závisí na rozpětí, charakteru podloží a způsobu založení.

Dubová mola

Dubová mola se používají u rybníků, jezer, řek, zahradních jezírek, koupacích biotopů nebo rekreačních areálů. Mohou vytvářet přístup k vodě, pobytovou plochu, místo pro koupání, rybaření nebo nástup do loďky.

Pro konstrukci mola lze využít masivní dubové trámy a hranoly společně s pochozími dubovými fošnami nebo prkny. Konstrukční řešení musí respektovat charakter břehu, způsob založení, kolísání hladiny a dlouhodobé působení vlhkosti.

Dubová mola k rybníkům a jezerům

Dubová mola mohou být navržena jako menší přístupové konstrukce i jako rozsáhlejší pobytové plochy nad vodou nebo při břehu. Rozměry nosných prvků závisí na celkové velikosti mola a způsobu používání.

Dubová mola k zahradním jezírkům

Menší dubové molo lze využít také jako součást zahradní architektury. Může navazovat na terasu, chodník, schody nebo další konstrukce z masivního dubového dřeva.

Jaký je rozdíl mezi dubovým mostem, lávkou a molem?

Jednotlivé konstrukce mohou používat podobné dubové konstrukční prvky, ale liší se především svou funkcí.

• Dubový most slouží primárně k překonání překážky a může mít rozsáhlejší nosnou konstrukci.
• Dubová lávka je zpravidla lehčí přemosťující konstrukce určená především pro pěší nebo cyklisty.
• Dubové molo slouží především pro přístup k vodě nebo jako pobytová plocha u či nad vodní hladinou.

Konkrétní technické označení a konstrukční řešení musí vždy odpovídat projektové dokumentaci.

Dubové konstrukční prvky pro mosty, lávky a mola

Pro všechny tři typy konstrukcí lze podle projektu připravit různé druhy masivního dubového řeziva. Jednotlivé prvky se liší funkcí, rozměrem a způsobem zabudování.

Dubové hlavní nosníky a trámy

Dubové hlavní nosníky a trámy mohou tvořit základní nosnou část mostu, lávky nebo mola. Jejich průřez a délka musí odpovídat zatížení, rozpětí a způsobu uložení.

U větších konstrukcí mohou být požadovány dlouhé dubové trámy nebo nosníky velkých průřezů. Výrobní možnosti jsou závislé na dostupnosti vhodné dubové kulatiny.

Dubové podélníky

Dubové podélníky jsou nosné prvky vedené ve směru délky konstrukce. U mostů a lávek mohou nést příčníky, mostiny nebo další vrstvy mostovky. U mol mohou tvořit podélnou část nosné podkonstrukce.

Dubové příčníky

Dubové příčníky jsou prvky vedené napříč konstrukcí. Mohou propojit hlavní nosníky, podporovat podélníky nebo vytvářet nosný podklad pro mostovku či pochozí plochu.

Dubové mostiny

Dubové mostiny jsou masivní prvky používané zejména pro mostovky a pochozí konstrukce mostů a lávek. Jejich průřez, rozteč a způsob uložení musí odpovídat projektu.

Dubové fošny a prkna

Dubové fošny a prkna lze použít jako pochozí prvky mostů, lávek a mol nebo jako další konstrukční části podle konkrétní skladby.

U venkovního použití je důležité správně řešit jejich rozteč, způsob kotvení a odvod vody mezi jednotlivými díly.

Dubové mostovky a pochozí plochy

Pochozí část mostu nebo lávky může být tvořena dubovými mostinami, fošnami nebo prkny. U mola se používají především dubové fošny nebo prkna uložená na nosné podkonstrukci.

Rozměry a skladba pochozí plochy musí odpovídat zatížení, rozteči podpor a konkrétnímu způsobu používání konstrukce.

Dubové mosty, lávky a mola na míru

Mosty, lávky a mola se zpravidla vyrábějí podle konkrétní projektové dokumentace, protože každý projekt má jiné rozměry, zatížení, způsob založení a provozní podmínky.

Zakázková výroba umožňuje připravit běžné i atypické dubové prvky přesně podle výrobního výkresu nebo kusovníku.

Atypické rozměry a velké průřezy

U rozsáhlejších konstrukcí mohou být požadovány dlouhé dubové nosníky, trámy velkých průřezů, široké fošny nebo jiné atypické díly.

Možnost jejich výroby závisí na dostupnosti vhodné dubové kulatiny, její délce, průměru a kvalitě. Proto doporučujeme požadované rozměry uvést již při první poptávce.

Dubové konstrukce pro rekonstrukce

Masivní dubové řezivo lze použít také při opravách a rekonstrukcích starších mostů, lávek nebo mol. Výměna může zahrnovat jednotlivé poškozené nosníky, trámy, příčníky, podélníky, mostiny nebo pochozí prvky.

Podle původního výkresu, zaměření nebo nové projektové dokumentace lze připravit náhradní dubové díly v požadovaném rozměru a rozsahu opracování.

Opracování dubových konstrukčních prvků

Dubové prvky lze podle konkrétní zakázky dodat jako řezané nebo dále opracované podle výrobní dokumentace.

Opracování může podle zadání zahrnovat:

• řezání na přesnou délku,
• hoblování,
• broušení,
• vrtání otvorů,
• frézování,
• tesařské spoje,
• drážky a čepy,
• značení jednotlivých konstrukčních dílů,
• další opracování podle výkresu.

Konstrukční ochrana dubových mostů, lávek a mol

Dlouhá životnost venkovní dubové konstrukce nezávisí pouze na použité dřevině. Zásadní je správně navržená konstrukční ochrana dřeva.

Důležité je zejména:

• umožnit rychlý odvod dešťové vody,
• omezit vznik vodních kapes,
• umožnit vysychání jednotlivých prvků,
• správně řešit styčné plochy,
• omezit nevhodný dlouhodobý kontakt se zeminou nebo stojící vodou,
• správně řešit styk dubu s ocelí a betonem,
• chránit exponované čelní plochy,
• používat vhodný spojovací materiál s ohledem na vlastnosti dubu.

Spoje a kotvení dubových konstrukcí

Dubové nosníky, trámy, hranoly, podélníky a příčníky mohou být podle projektu spojovány tesařskými spoji, svorníky, konstrukčními vruty, ocelovými styčníky nebo dalšími navrženými spojovacími prvky.

U nosných konstrukcí musí způsob spojení a kotvení odpovídat statickému a konstrukčnímu návrhu. Zároveň je důležité řešit detaily tak, aby se v místech spojů dlouhodobě nezadržovala voda.

Dubové řezivo pro kompletní konstrukci

Pro jeden projekt lze připravit více druhů dubového řeziva pro most, lávku nebo molo podle společného kusovníku.

Dodávka může zahrnovat:

• hlavní dubové nosníky,
• dubové trámy,
• dubové hranoly,
• dubové podélníky,
• dubové příčníky,
• dubové mostiny,
• dubové fošny,
• dubová prkna,
• sloupky a další konstrukční prvky,
• atypické dubové díly podle projektu.

Rozměry dubových konstrukčních prvků

Univerzální rozměry pro konstrukci mostu, lávky nebo mola neexistují. Průřezy a délky jednotlivých prvků závisejí na rozpětí, zatížení, rozteči podpor, způsobu založení a celkové konstrukční skladbě.

Pro výrobu a cenovou nabídku doporučujeme zadávat jednotlivé díly ve formátu:

šířka × výška × délka × počet kusů

U nosných konstrukčních prvků musí konečné rozměry vycházet z projektu nebo statického návrhu.

Cena dubových mostů, lávek a mol

Cena dubové konstrukce se odvíjí především od velikosti a složitosti projektu, množství dubového řeziva, průřezů a délek jednotlivých dílů, požadované kvality, vlhkosti a rozsahu opracování.

Významný vliv může mít také potřeba dlouhých dubových trámů, velkých nosníků, širokých fošen nebo jiných atypických prvků vyžadujících specifickou vstupní kulatinu.

Pro přesnou kalkulaci doporučujeme zaslat kompletní projektovou dokumentaci, výrobní výkres nebo kusovník.

Jak poptat dubový most, lávku nebo molo

Pro rychlé zpracování nabídky doporučujeme zaslat co nejúplnější technické zadání:

• typ konstrukce – most, lávka nebo molo,
• projektovou dokumentaci nebo výrobní výkres,
• kusovník jednotlivých dubových prvků,
• průřezy a délky jednotlivých dílů,
• počet kusů,
• požadovanou kvalitu a případné třídění,
• požadovanou vlhkost,
• rozsah opracování,
• požadavky na vrtání, frézování nebo tesařské spoje,
• místo dodání a požadovaný termín.

Řešíte dubový most, lávku nebo molo? Zašlete projekt, výkres nebo kusovník. Podle konkrétního zadání prověříme dostupnost vhodného dubového materiálu a možnosti výroby jednotlivých konstrukčních prvků.

Nejčastější otázky – dubové mosty, lávky a mola

Je dub vhodný pro mosty, lávky a mola?

Ano. Dubové dřevo se používá pro masivní venkovní nosné i pochozí konstrukce. Životnost však závisí také na správném návrhu, konstrukční ochraně, odvodu vody a možnosti vysychání jednotlivých prvků.

Jaký je rozdíl mezi dubovým mostem a lávkou?

Obě konstrukce slouží k překonání překážky. Lávka je zpravidla určena především pro pěší nebo cyklisty, zatímco most může mít rozsáhlejší konstrukci a jiný způsob využití. Přesné technické označení závisí na konkrétním projektu.

Jaký je rozdíl mezi lávkou a molem?

Lávka slouží především k překonání překážky nebo jako součást pěší komunikace. Molo je určeno zejména pro přístup k vodě nebo jako pobytová plocha u či nad vodní hladinou.

Jaké dubové prvky lze pro konstrukci dodat?

Podle projektu lze připravit hlavní nosníky, trámy, hranoly, podélníky, příčníky, mostiny, fošny, prkna a další atypické konstrukční díly.

Lze vyrobit kompletní dubové řezivo podle jednoho kusovníku?

Ano. Pro jeden projekt lze připravit více typů dubového řeziva s navazujícími rozměry a opracováním podle společné projektové dokumentace.

Lze vyrobit dlouhé dubové nosníky a trámy?

Ano, pokud je k dispozici vhodná dubová kulatina odpovídající délky, průměru a kvality. U nadstandardních rozměrů doporučujeme dostupnost ověřit předem.

Lze dodat dubové díly pro rekonstrukci?

Ano. Podle zaměření, původní dokumentace nebo nového výkresu lze připravit jednotlivé náhradní nosníky, trámy, podélníky, příčníky, mostiny, fošny nebo další konstrukční prvky.

Lze vyrobit atypické dubové konstrukční prvky?

Ano. Podle dostupnosti vhodné suroviny lze připravit atypické průřezy, délky a další opracování podle projektové dokumentace nebo výrobního výkresu.

Jaké rozměry mají dubové nosníky pro mosty a lávky?

Univerzální rozměr neexistuje. Průřez a délku nosných prvků musí určit projektant nebo statik podle rozpětí, zatížení a konstrukčního systému.

Lze dodat pouze dubové řezivo bez montáže?

Ano. Podle konkrétního zadání lze připravit jednotlivé dubové konstrukční prvky nebo kompletní kusovník určený pro další zpracování a montáž.

Kolik stojí dubový most, lávka nebo molo?

Cena závisí na typu a velikosti konstrukce, množství a rozměrech dubového řeziva, jeho kvalitě, vlhkosti a rozsahu opracování. Přesnou kalkulaci lze připravit podle projektu nebo kusovníku.
